Антенна GSM BS-900-14 (Направленная, 14 дБ)

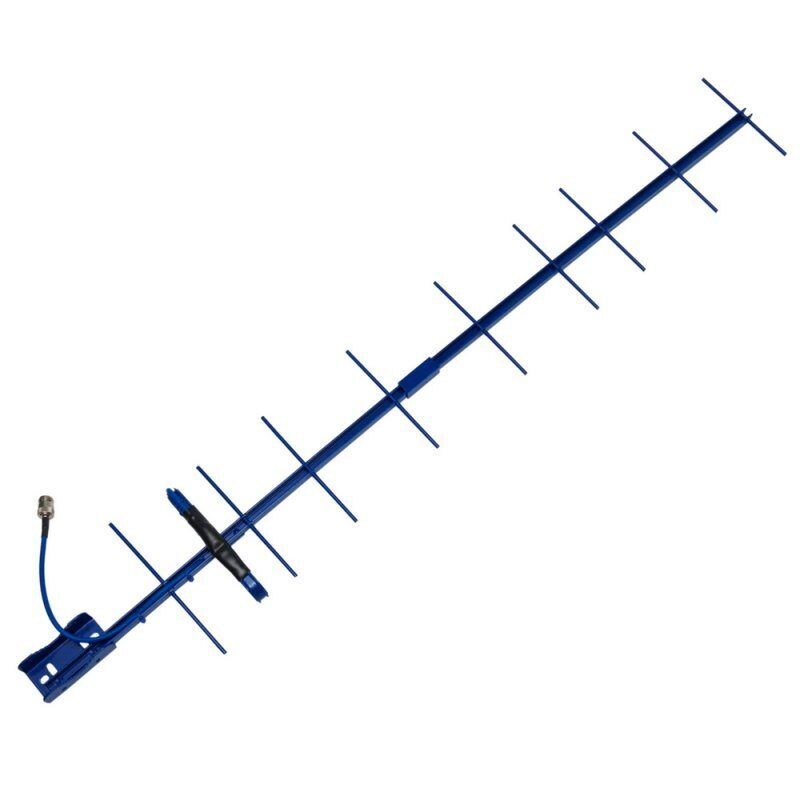

BS-900-14 — антенна типа «волновой канал» для приема и передачи сигнала в частотном диапазоне 900 МГц. Коэффициент усиления антенны составляет 14 дБи. Благодаря узкой диаграмме направленности, BS-900-14 обеспечивает оптимальное усиление при минимальных габаритах: длина волнового канала составляет всего 1 м, а его вес — 460 г.

BS-900-14 рекомендуется применять с репитерами и бустерами для усиления сигнала в частотном диапазоне 890–960 МГц. На этой частоте в России большинство операторов сотовой связи предоставляют услуги голосовой связи и 2G-интернета (стандарт GSM-900). Также в отдельных областях в частоте 900 МГц функционируют 3G-сети стандарта UMTS-900.

Диаграмма направленности антенны в составляет 35–38°. Как следствие, BS-900-14 требует более точного позиционирования по направлению к базовой станции сотового оператора, чем антенны панельного типа.

В основе конструкции волнового канала лежит активный элемент — вибратор — и набор пассивных директоров, обеспечивающих дополнительное усиление. Данный тип антенн также известен по имени изобретателя Яги-Уда и часто называется просто «антенна Яги» или Yagi.

Чтобы произвести качественную антенну Яги, требуются тщательные расчеты, многочисленные полевые испытания и многократные калибровки длины всех элементов и расстояний между ними. Завод Baltic Signal гарантирует высокую эффективность антенны BS-900-14, поскольку она была разработана специально для усиления сотового сигнала GSM-900 и многократно протестирована нашими инженерами.

К оборудованию антенна подключается с помощью отрезка кабеля со стандартным разъемом N-типа. При монтаже BS-900-14 следует учитывать, что сотовый сигнал имеет вертикальную поляризацию. Для достижения наилучшего результата рекомендуется использовать анализатор спектра или другое профессиональное оборудование, позволяющее определить точное местоположение базовой станции сотового оператора.

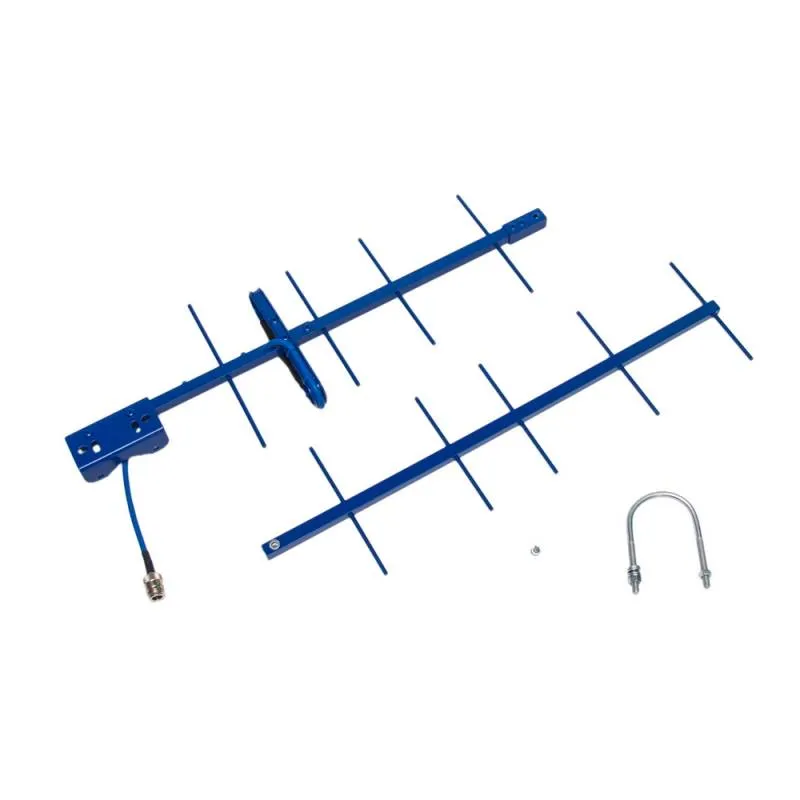

Комплектация:

1. Антенна
2. Комплект крепежа
3. Инструкция
