Портативный анализатор спектра с трекинг-генератором TG SA6

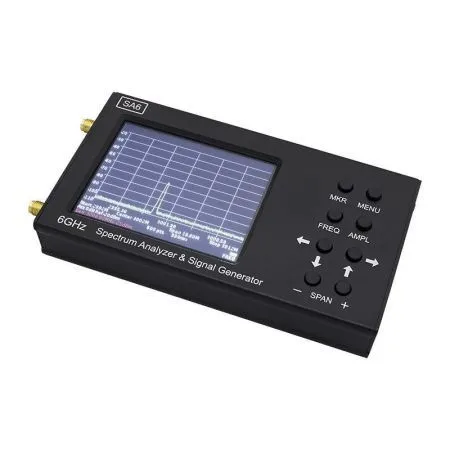

Компактный и функциональный анализатор спектра TG SA6 со встроенным следящим генератором — настоящий помощник инженера при выполнении радиочастотной разведки или тестирования высокочастотного оборудования. Прибор в небольшом корпусе с сенсорным ЖК-экраном позволяет оценить текущую радиообстановку, узнать амплитуду сигналов, измерить амплитудно-частотные характеристики (АЧХ) подключенных устройств и многое другое.

Полноценный измеритель сигналов в вашем кармане

Анализатор с трекинг-генератором SA6 сочетает портативность, функциональность и достаточно высокую точность измерений. Устройство обычно используется инженерами и монтажными организациями в процессе тестирования и пусконаладки оборудования. При помощи прибора вы можете:

• Получить представление о текущей радиочастотной обстановке, замерить сигнал отдельных сотовых операторов и стандартов беспроводной связи, например, WiFi. Прибор отображает график сигнала в диапазоне от 35 до 6200 МГц, высокая точность гарантируется в диапазоне до 4500 МГц;
• Осуществить настройку направленной антенны сотовой связи (навести антенну на сотовую вышку) или точки доступа WiFi (при настройке беспроводного моста);
• Протестировать систему усиления сотовой связи, выявить перегрузку или самовозбуждение усилителя (репитера);
• С использованием генератора можно произвести тестирование активного или пассивного ВЧ-оборудования. Анализатор часто используется для диагностики и калибровки усилителей, ВЧ-фильтров, аттенюаторов и других приборов.

Встроенный трекинг-генератор может производить сигнал частотой 35–6200 МГц и мощностью от -25 до -15 дБм. Благодаря наличию генератора, работающего одновременно с анализатором, возможно тестирование АЧХ активных устройств, таких как усилители (параметр S21 — характеристики передачи в прямом направлении). Для защиты от перегрузки предусмотрен встроенный аттенюатор с ослаблением 0–30 дБ (настраивается с шагом 1 дБ).

При помощи анализатора также возможно измерить отражение сигнала (параметры S11 и КСВн), однако для этого потребуется использовать внешний ответвитель или измерительный мост (приобретается отдельно).

Подключение источника сигнала к анализатору и тестируемых приборов к трекинг-генератору производится через стандартные ВЧ-коннекторы SMA-female.

Сенсорное управление и автономная работа

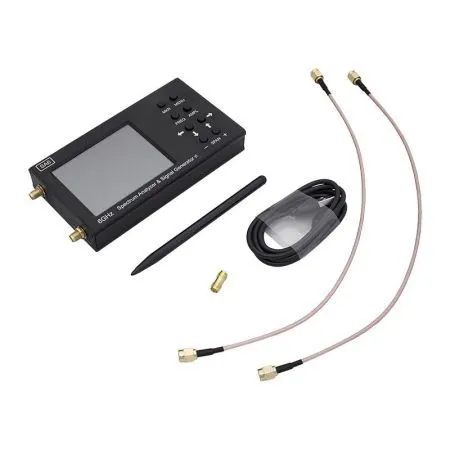

Основной способ управления SA6 — это большой (3,2″) цветной сенсорный экран. Для удобства работы в комплект входит стилус. Сенсорное управление дополнено группой клавиш, который служат для открытия отдельных разделов экранного меню, а также «прокрутки» и масштабирования графика частот.

При помощи экранного меню вы сможете:

• Настроить отображаемый диапазон частот, используя начальную и конечную частоты или центральную частоту;

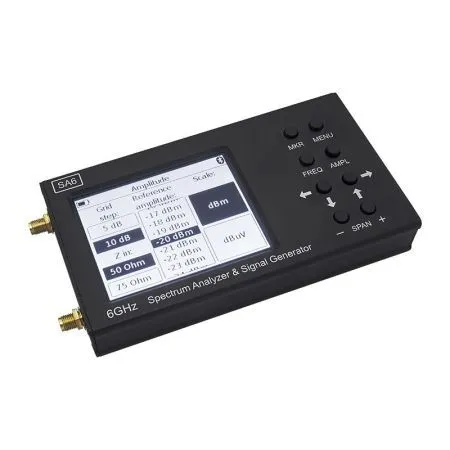

• Выбрать шаг сетки, единицу измерения, максимальную частоту измеряемого сигнала и другие параметры отображения;

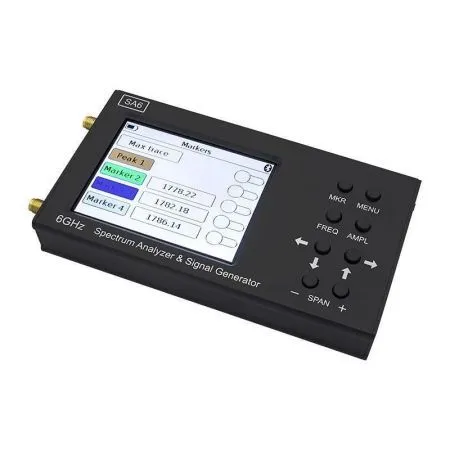

• Настроить вспомогательные маркеры, включить отслеживание пиковых значений, минимальных значений или режим «водопада», чтобы увидеть изменение сигнала во времени;
• Включить и настроить генератор сигнала (частоту, мощность, режим исследования);
• Сохранить или загрузить текущие настройки (доступно 4 ячейки сохранения).

ЖК-экран является основным, но не единственным способом управления прибором. Используя специальное ПО, вы можете запустить анализатор на компьютере под управлением Windows и Linux при подключении через USB. Также доступно проводное подключение к смартфонам и планшетам (потребуется OTG-кабель).

Устройство является полностью автономным: встроенный аккумулятор емкостью 3000 мАч позволяет беспрерывно пользоваться прибором в течение 3 часов. Зарядка устройства осуществляется через разъем USB Type-C на торце корпуса.
